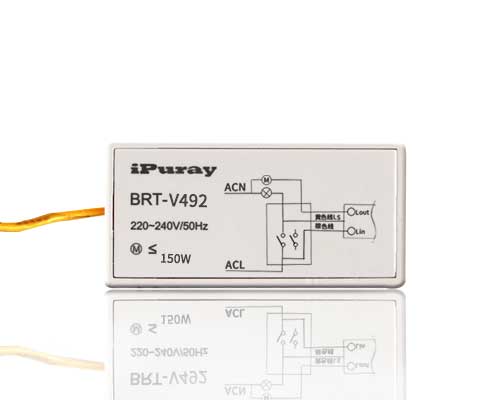

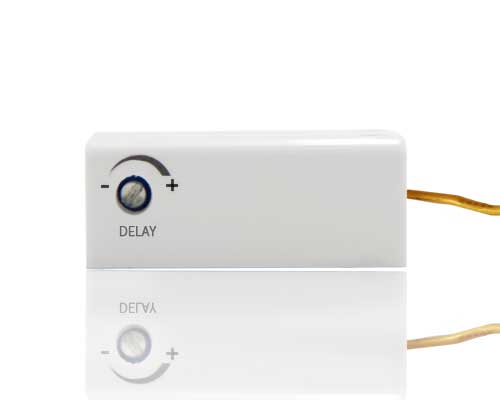

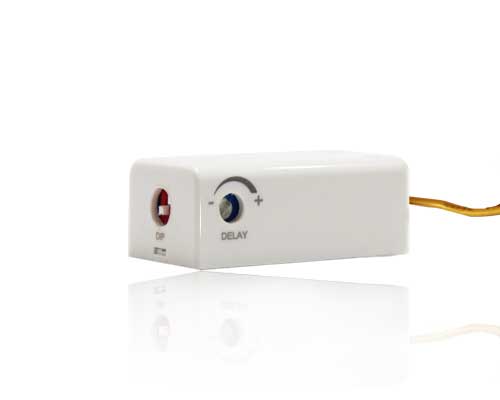

BRT-V492为一款内置式微型双向延时开关。该开关可放置在普通机械开关内部，在不改变原有结构和开关面板的前提下，借助用户的照明灯具增加机械开关的延时开和定时关功能.

• 功能特征
• 图片说明
• 规格指标
• 安装指南
• 操作指南
• 产品应用
• 文件下载

•
  ◆单线接入：仅需单火线供电，无需另外增加布线，即可将普通的机械开关变为双向延时开关。
  ◆延时可调：用户可根据厨房、洗手间等使用场所的通风情况，自行设定排风扇等负载的延时开启时间（不大于5分钟）和延时关闭时间（0.1秒——90分钟）。
  ◆微型尺寸：本开关体积微小，仅45*22*17mm，可方便的放入标准的86型机械开关底盒内，无需更换原有的机械开关和增加布线，即可成为有延时调节开关功能的智能开关。
  ◆智能控制：普通机械开关内置本产品后，用于排风扇控制，即可实现人来按需智能开启、人离开后排风扇按照用户的预期，彻底排风再自动停止工作。

•
•
•

•

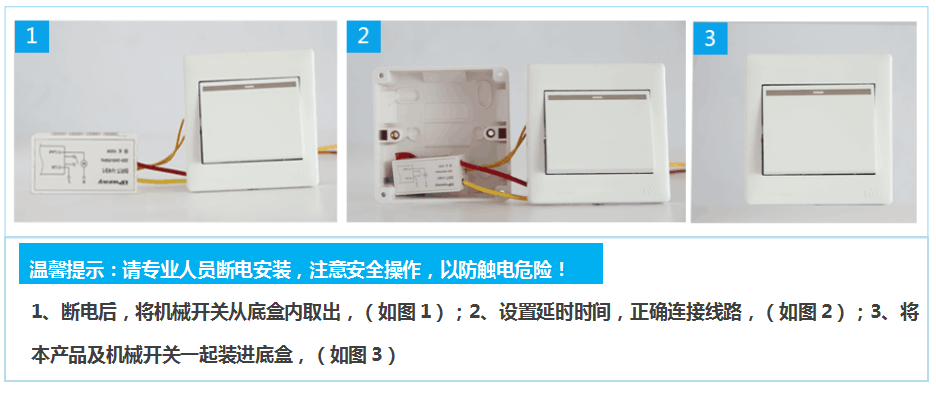

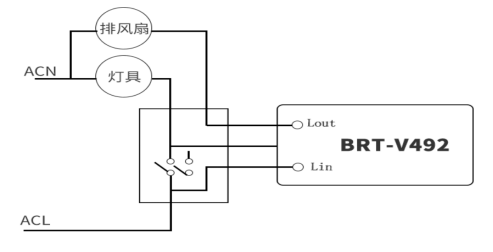

  1、如图七所示，将机械开关从底盒内取出，在原有的机械开关和负载之间按图五接入本产品。

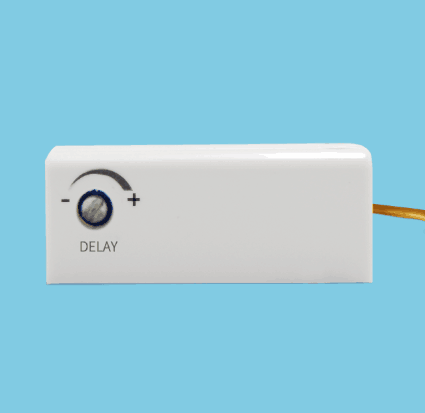

  2、设置延时开启时间：调节Delay电位器旋钮，最长不超过5分钟。

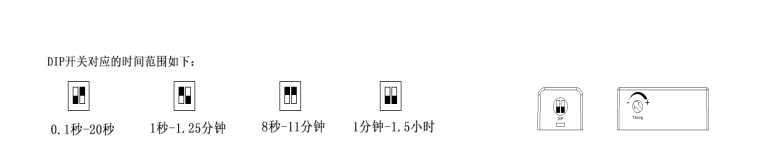

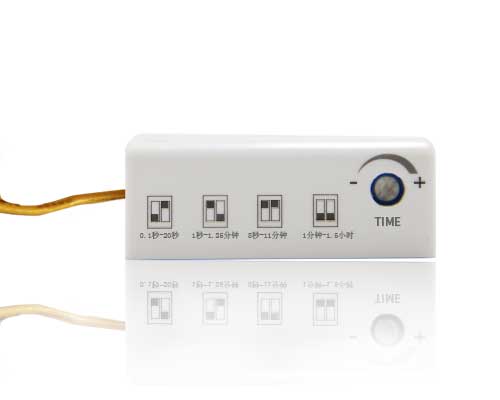

  3、设置延时关闭时间：调节拨码开关DIP设置延时范围，再通过Timing旋钮，调节电位器，精确设置延时关闭时间

  图六  延时关闭时间调节示意图

  4、将本产品置于底盒内部，重新将机械开关装进底盒。
  5、上电后需要等待3秒进入稳定工作状态。
  6、打开开关，照明立刻开启，排风扇延时打开，如在延时开期间内，关闭照明，排风扇不再工作。
  7、排风扇和照明工作期间，关闭开关，照明立刻熄灭，排风扇延时工作预期时间后，自动关闭。

•
